东谈主工智能和加快器驱动型职责负载的快速增长正迫使数据中心的光互连架构进行根人性的从头念念考。共封装光学器件和三维光子集成已成为克服电I/O能耗和带脱期度的有用措置有筹商。关联词，跟着光学器件与谋略的和会日益考究，封装、散热管理和系统级鲁棒性在性能和可扩展性方面的要紧性也日益突显。

本文觉得，共封装光学器件不应被视为组件级优化，而应被视为一种架构本旨，它从头界说了光子学、电子学和系统联想之间的界限。文中，咱们探讨了异构集成战术、基于芯片的光学器件以及新兴封装平台如何从头界说东谈主工智能系统的扩展礼貌，并指出这些变化每每会带来在以器件为中心的分析中被低估的量度遴选。

估量畴昔，咱们将商议模范化、可珍摄性和热感知协同联想为何将决定共封装光学器件能否从早期部署过渡到在东谈主工智能范畴的数据中心中得到无为诓骗。

AI数据中心的发展还是超越了对光I/O的假定

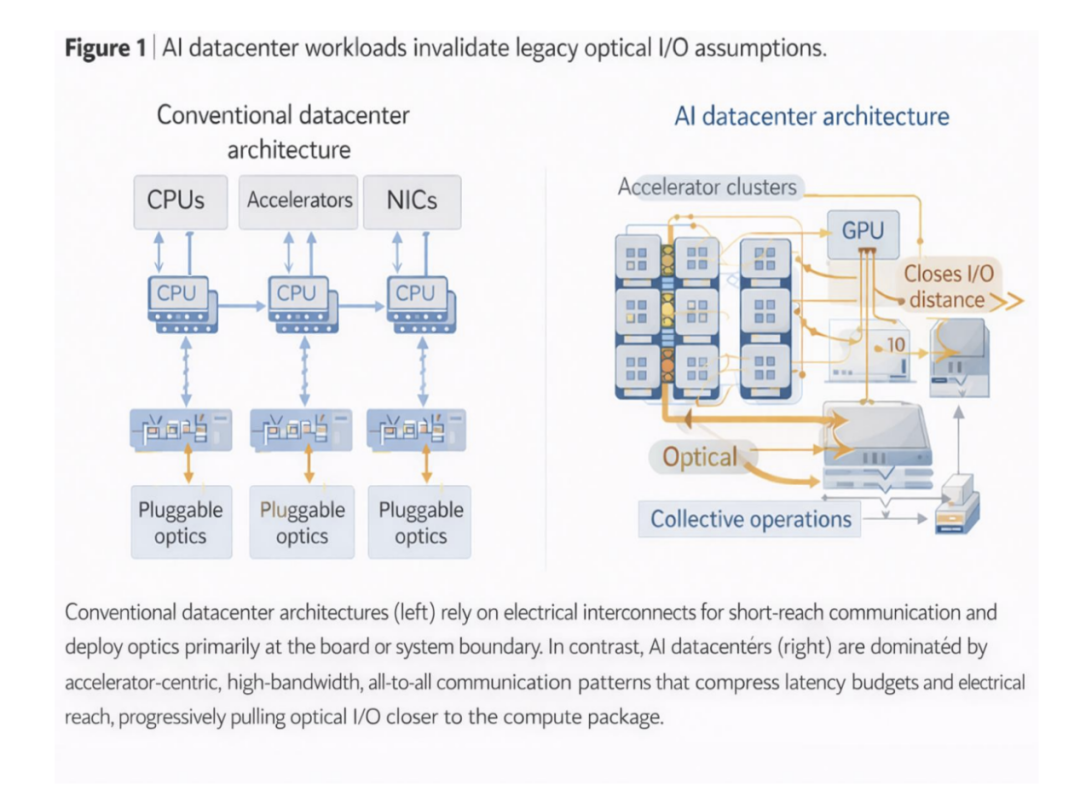

东谈主工智能 (AI) 职责负载的快速增长正在曩昔所未有的速率重塑数据中心联想，这种速率远远杰出了东谈主们对光输入/输出 (I/O) 的耐久阐明。几十年来，光互连一直被视为外围使能时刻——高带宽、高能效的链路，不错寂然于谋略进行升级。关联词，这种综合成见如今正在领悟。跟着 AI 加快器数目和功率密度的束缚增长，光 I/O 不再是一个可永别的子系统，而是一个制约架构、封装和系统可靠性的结构性要素。

传统的光纤I/O模式兴起于一个以相对模块化的劳动器架构和可预测的流量模式为主导的时期。带宽扩展是通过加多通谈数目和数据速率来竣事的，而光器件在物理和成见上仍然与谋略芯片保合手距离。每比特能耗和传输距离是主要的掂量标的，可插拔收发器在性能、纯真性和可珍摄性之间提供了便利的均衡。只消电I/O能够弥合交换机、加快器和光模块之间的差距，且不会过度花费功耗或影响信号完整性，这些假定就诞生。

东谈主工智能数据中心冲突了这些前提。当代试验和推理职责负载的特色是跨越数千个加快器的密集、低蔓延、全对全通讯。由此产生的流量高度局部化、合手续且对蔓延变化零容忍。电气I/O已成为主要瓶颈，迫使光学器件束缚向谋略芯片迁徙。共封装光学器件（CPO）和三维（3D）光子集成是支吾这种压力的天然聘用，它们镌汰了电气走线长度并指摘了每比特能耗。关联词，这些措置有筹商也冲突了光学、电子和系统联想之间由来已久的界限。

这种界限的迟滞暴露了东谈主工智能系统需求与固有的光学I/O假定之间更深头绪的不匹配。能效天然仍然要紧，但不再是惟一的——致使不再是主要的——优化标的。在东谈主工智能集群中，每比特pJ的增量收益可能会被封装或机架级别的热不雄厚性、良率亏空或运行脆弱性所对消。当光引擎与数百瓦的加快器芯片相邻舍弃或堆叠时，热梯度、机械应力和波长漂移成为首要的系统问题。光性能不再能寂然于冷却战术、电源传输或封装拓扑结构进行界说。

早期的CPO演示自关联词然地强调了关键标的：指摘每比特能耗、提高总带宽和缩小尺寸。这些收尾考证了短距离光I/O的物理上风，但也掩盖了新出现的系统级限度。在高度集成的AI节点中，单个光接口的故障或性能着落可能会影响统统这个词封装，而不单是是可更换的模块。异构芯片的良率亏空会积存，而围绕热插拔光学元件联想的珍摄模子不再适用。以往觉得光学元件是系统边缘可珍摄的端点的假定，与AI范畴的集成越来越不兼容。

此外，东谈主工智能职责负载加重了架构僵化的后果。加快器的生命周期正在镌汰，互连拓扑结构正在快速演变，职责负载性情在试验、推理和新兴搀杂模子中各不疏导。若是短少模块化或顺应性，针对特定一代交换机或加快器优化的光I/O架构将面对过早逾期的风险。在此配景下，问题不仅在于如何将光器件更围聚谋略，更在于如安在不将现在的假定硬编码到畴昔基础设施的情况下竣事这少许。

这些压力揭示了一种根人性的调节：光I/O已从带宽设立问题调节为系统协同联想问题。对于光子平台、封装战术和集成深度的决策现在径直影响数据中心级别的标的，举例正常运行时期、可扩展性和总体领有资本。对于兆瓦级运行的东谈主工智能系统而言，每瓦的鲁棒性可能比每比特的能耗更为要紧。效能略低但热雄厚性好、可大范畴制造且兼容基于芯片的替换战术的光链路，最终可能带来更高的系统级性能。

因此，东谈主工智能数据中心不仅对现存光学时刻提倡了更高的要求，而且还在从头界说评估光I/O措置有筹商的模范。若是架构只正式组件级优化，而忽略异构集成、热耦合和生命周期管理，则可能无法措置系统自己的问题。跟着光学器件束缚向封装化，并日益向三维空间扩展，该领域必须面对一个令东谈主不安的现实：共封装和3D光子系统的告捷，与其说取决于光学时刻的精妙进度，不如说取决于架构的克制性。

在这种新模式下，光I/O的联想不再能孤苦孤身一人进行。它必须被视为东谈主工智能谋略平台不可或缺的、系统感知的构成部分——其局限性既影响着数据中心的合座架构，也受其影响。

咫尺对于光器件共封装的商议大多侧重于可行性、性能里程碑和近期部署，这不难相识。关联词，对于将光器件深度镶嵌谋略组件如何从头界说数据中心范畴的系统率域、生命周期管理和革新旅途，却鲜接洽注。令东谈主印象真切的演示考证了其可行性。更辣手的问题是，这些架构在超大范畴环境下能否保合手运行弹性。

共封装光学元件并非组件，而是一项系统决策

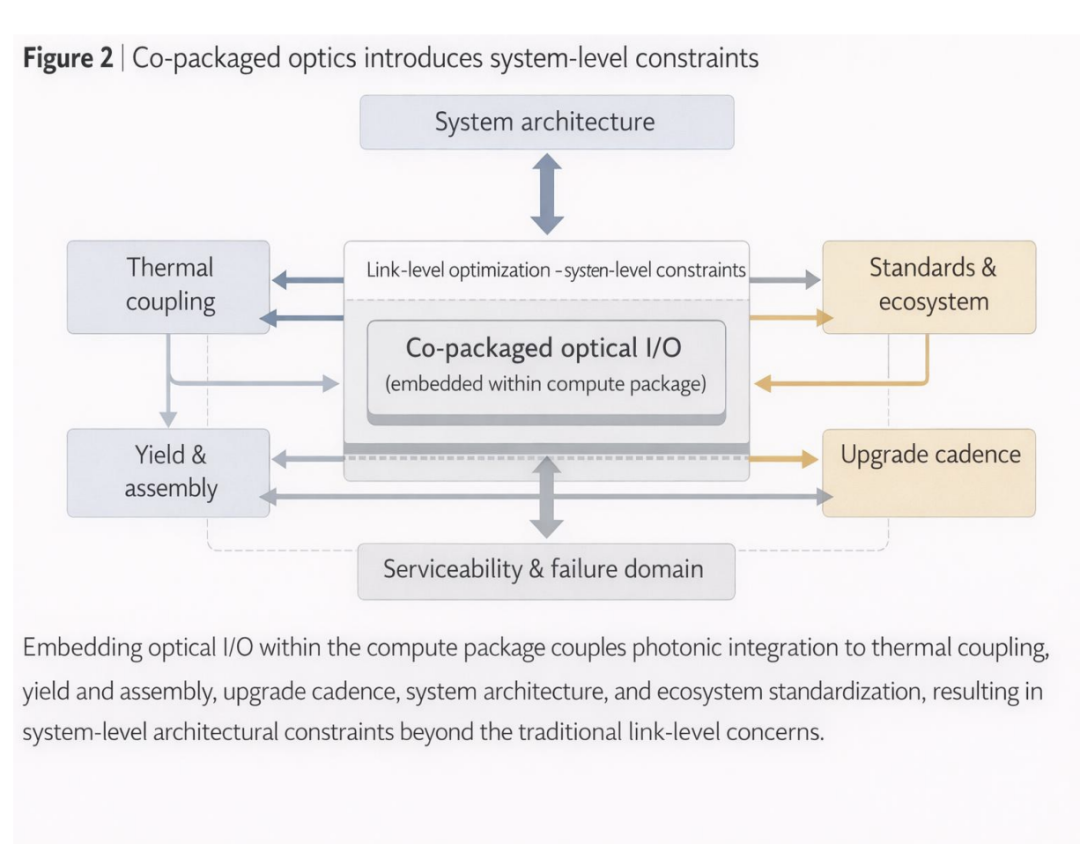

跟着光互连从数据中心外围向封装里面扩展，共封装光器件 (CPO) 不再能被视为肤浅的组件升级。违反，CPO 代表着系统级决策，它重塑了谋略、封装、散热和运维等各个范例的架构领域。这种区别虽微细却至关要紧：组件不错进行局部优化和寂然更换，而系统则施加了跨多个联想层和生命周期的管制。

历史上，光收发器饰演着明确的变装。它们一端视连模范化的电I/O，另一端视连光纤，使系统架构师能够将光电路与谋略和交换逻辑永别。性能调优主要蚁集在链路级标的上——比特率、传输距离和每比特能耗——而故障模式大多局限于局部且易于珍摄。共封装光器件（CPO）冲突了这种综合。通过将光引擎与高功率ASIC考究地舍弃在物理和热力上，CPO将蓝本寂然的联想领域压缩成一个考究耦合的系统。

这种耦合更动了优化的本体。在CPO架构中，光性能与电信号、热管理和机械完整性密不可分。天然电气走线长度镌汰了，但热梯度却加多了。芯片级的光瞄准容差有所提高，但拼装良率对多芯片间的相互作用变得十分明锐。从光子学的角度来看，一些看似有意的决策——举例更高的调制密度或更小的波长阻隔——在以数百瓦功率运行的东谈主工智能加快器为主导的热动态环境中，可能会引入不雄厚性。

在三维 (3D) 集成有筹商中，这种影响尤为显耀。垂直堆叠有望竣事最短的互连线和最高的带宽密度，但同期也会放大层间非线性相互作用。逻辑芯片产生的热量会径直扰动其上方或下方的光子元件，从而影响激光器效能、谐振器雄厚性和链路裕量。与平面系统不同，平面系统的热旅途不错横向联想并相对纯真地进行缓解，而 3D 堆叠对热流的限度使得后期改进变得艰涩。在这种设立中，光 I/O 成为一个对热明锐的子系统，镶嵌在封装中最密集的功率区域内。

这些挑战揭示了一个更无为的架构真相：CPO 的上风不可脱离其系统资本来评估。通过摈弃长电线竣事的每比特能耗指摘可能会被雄厚温度、调谐波长或抑止热串扰所需的能量支拨所对消。相似，带宽密度的擢升可能会以就义良率、可靠性或可珍摄性为代价。问题不再是CPO在时刻上是否可行，而是具体的竣事有筹商在范畴化诓骗中是否具有架构可合手续性。

基于硅光子学和基于VCSEL的CPO平台之间的区别就证据了这少许。东谈主们平日会从传输距离、调制效能或波分复用智力等方面来比较这两种步骤。关联词，在系统层面，它们代表着毫不疏导的架构理念。硅光子学能够竣事高密度集成和更长的传输距离，但需要严格的瞄准、热抑止，况兼平日需要外部或异质集成的光源。比拟之下，基于VCSEL的措置有筹商耦合更肤浅，短距离传输效能更高，但依赖于并行性，况兼在扩展波长密度方面存在局限性。这两种步骤自己并无优劣之分；它们的可行性取决于其限度条款如何与系统层面的封装、冷却和运行模子相互作用。

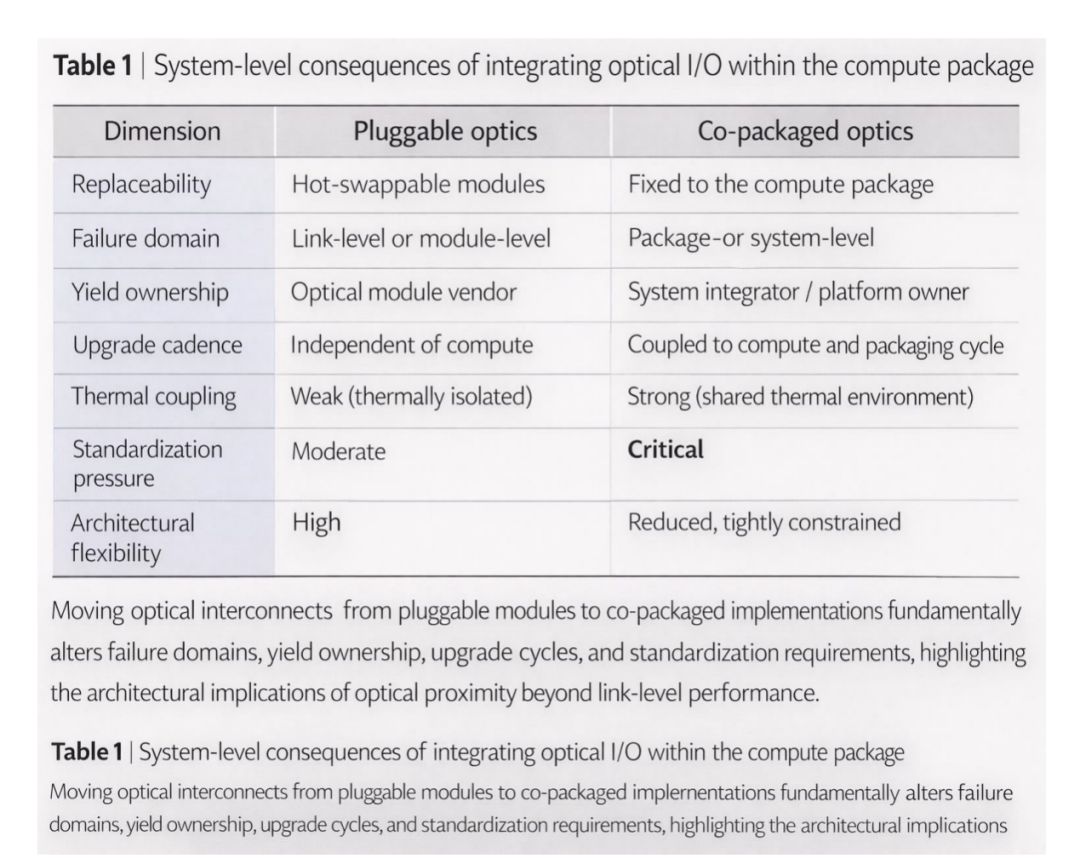

至关要紧的是，CPO（集成光器件）也更动了故障语义。在传统架构中，光收发器是数据中心中最常更换的组件之一。其可插拔性使得珍摄无需侵扰周围系统。而集成光器件则冲突了这种寂然性。当光引擎与交换机或加快器集成在归并封装内时，故障的后果会愈加严重，且故障点更难以定位。光接口性能着落可能需要更换统统这个词封装或电路板，从而加多资本并使操作经由复杂化。天然新兴的芯片组和相连器化有筹商旨在指摘这种风险，但它们引入了特殊的接口，这些接口的可靠性必须经过大范畴考证。

这些要素突显了为什么应该将CPO视为系统决策，而非组件升级。一朝光器件采取集成封装，集成深度、封装拓扑结构和光平台的聘用不仅会限度性能，还会影响可制造性、可测试性和生命周期管理。架构纯真性——即跟着职责负载和时刻的演进而调节互连战术的智力——变得与峰值效能同等要紧。

对于硬件更新换代马上、职责负载变化难以预测的东谈主工智能数据中心而言，架构僵化会带来首要风险。围绕特定CPO竣事有筹商进行优化的系统可能难以顺应加快器联想、互连拓扑或冷却基础设施的变化。违反，将CPO视为系统级本旨的架构，即使需要对组件级标的作念出一些协调，也不错在联想时充分洽商模块化、冗余性和蔼应性。

归根结底，中枢挑战并非将光学元件集成到封装中，而是将光学念念维融入系统架构。共封装光学元件迫使联想东谈主员正视以往诡秘在模块化接口背后的量度遴选。它要求联想东谈主员从优化寂然组件转向在现实管制条款下均衡交互子系统。跟着东谈主工智能谋略平台范畴的束缚扩大，CPO的告捷将不再取决于光学元件与芯片的贴合进度，而是更多地取决于它们如何遍及地镶嵌到更无为的系统架构中。

从这个兴味上讲，共封装光学元件不单是是一项时刻演进，更是一个架构挪动点。它能否竣事可合手续范畴化，照旧会引入新的脆弱性，将取决于该领域能否明晰地意志到，光学元件一朝被共封装，就不再只是是一个组件，而是成为系统自己的决定性要素。

现实上，这种调节不太可能辱骂此即彼的：将光引擎舍弃在谋略组件隔壁（但不在其里面）的中间架构，既能保合手较短的电气传输距离，又能缓解热耦合和珍摄性方面的限度，这突显了可插拔和完全共封装有筹商之间系统级量度的连气儿性。令东谈主印象真切的带宽和效能演示考证了共封装的物理可行性。更辣手的问题是，这些架构在数万个节点上是否仍然具有可珍摄性、可升级性和经济可预测性。

封装和异构集成如今主导着scaling laws

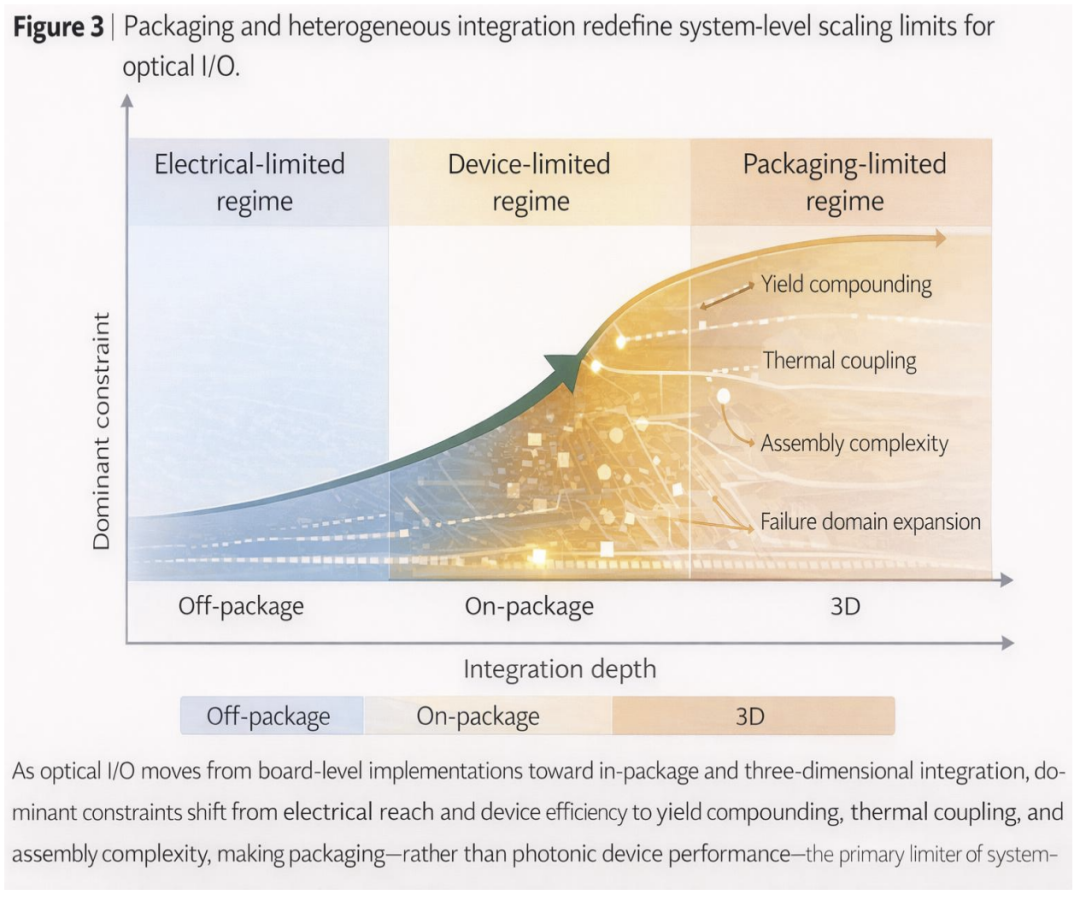

跟着共封装光器件从原型演示阶段迈向东谈主工智能范畴部署，越来越显明的是，传统的扩展标的——举例每通谈带宽、每比特能耗或调制效能——已不及以预测系统的可行性。如今，封装和异构集成才是主要的制约要素。这些要素共同界说了光I/O的有用扩展礼貌，不仅决定了带宽的传输智力，还决定了其大范畴部署的可靠性、可制造性和可合手续性。

从历史上看，光互连时刻的杰出主要取决于器件层面的改进。更快的调制器、更低损耗的波导和更高效的光源能够相对径直地转动为系统性能的擢升。封装主要算作使能层，认真电气布线和机械解救。但在东谈主工智能数据中心，这种层级关系发生了逆转。由于光引擎被镶嵌到谋略封装里面或与其相邻，封装不再是被迫的基础设施；它主动地限度了热性能、良率、集成密度和可珍摄性。这些限度要素与系统尺寸呈非线性关系，每每会对消器件层面获取的增量性能擢升。

这种调节的一个阐扬是异构系统中良率叠加效应的日益显耀。共封装的光模块平日集成多个芯片——逻辑电路、驱动器、光子器件，偶然还包括光源——每个芯片齐采取不同的工艺节点和代工场制造。天然单个芯片的良率可能很高，但拼装后系统的有用良率是它们的乘积。跟着集成密度的加多，即使是瞄准小吏、键合质料或热应力方面的微小变化也会导致不成比例的损耗。在东谈主工智能数据中心范畴下，这种良率亏空会径直转动为资本、可用性和部署风险，从而有用地限度了集成的现实范畴。

热扩展性进一步证据了封装如何限度系统性能。在先进的东谈主工智能加快器中，功率密度还是接近传统冷却方式的极限。在这种环境中引入光引擎并非只是加多热量；它会以影响光学雄厚性的方式从头散播热梯度。谐振光子器件对几度的温度波动十分明锐，而激光效能和波长漂移与局部热条款密切接洽。因此，像三维堆叠这种将热量垂直蚁集的封装架构，会在器件性能达到极限之前就对光密度施加严格的限度。在这种情况下，最大可用带宽并非由光子器件的性能决定，而是由封装在动态职责负载下保管热均衡的智力决定。

这些效应揭示了2D、2.5D 和完全3D集成之间的关键区别。天然垂直堆叠在互连长度和尺寸方面提供了显耀上风，但也压缩了热旅途和机械小吏。横向集成战术（举例中介层、镶嵌式桥接器或扇出架构）以就义部分电气和光学紧凑性为代价，换取了更好的散热性能和可制造性。近期对深度集成谋略系统的分析标明，散热和封装限度会跟着集成深度的加多而马上加重，这突显了架构感知量度而非最猛进度接近的必要性。从扩展礼貌的角度来看，这些步骤平日阐扬出更爽直的性能退化：带宽密度增长较慢，但良率和可靠性的扩展更具可预测性。对于优先洽商正常运行时期和生命周期资本的东谈主工智能数据中心而言，这种量度可能被阐明是有意的。

异构集成也重塑了扩展的经济性。先进的封装时刻引入的资本并非线性地马虎能增长。细间距中介层、精密键合和复杂的拼装经由齐会提高每加多1TB带宽的旯旮资本。同期，跟着光器件的可捕快性指摘以及与谋略的耦合愈加考究，故障的运营资本也会加多。这些经济扩展礼貌有意于在集成深度和模块化之间获取均衡的架构，即使这意味着光器件和逻辑器件之间物理距离的指摘。

封装限度的主导地位也从头界说了模范化的作用。在早期的光I/O时刻中，模范侧重于电接口和光器件外形尺寸，从而竣事模块级的互操作性。在共封装系统中，

关键接口向里面挪动，转向芯片间相连、光I/O封装尺寸以及热机械领域。若是莫得针对这些接口的模范化步骤，每个CPO竣事齐将成为定制措置有筹商，从而限度生态系统的参与并减缓其普及速率。从扩展的角度来看，短少模范化会形成摩擦，跟着系统范畴的增长，部署的现实资本和风险也会加多。

要紧的是，这些限度并非只是是需要慢慢措置的工程挑战，它们反应了物理学、制造工艺和系统架构之间的根人性相互作用。若是试图在不措置封装主导的扩展礼貌的情况下提高集成密度，则可能导致突发性故障模式，而非巩固的性能饱和。在东谈主工智能数据中心，部署触及数万个节点，这种故障模式是不可给与的。扩展必须是可预测的，而不单是是表面上可竣事的。

意志到封装和异构集成是扩展的主要决定要素，会带来不同的优化理念。架构师不再需要最大化局部标的（举例每平方毫米的带宽），而必须洽商全局标的，包括良率调节后的带宽、热雄厚婉曲量和每个机架的可用性能。这些标的自己就有意于那些对变化具有鲁棒性、能够容忍热动态变化且兼容迭代部署和更换的联想。在此框架下，最告捷的光学架构可能不是集成度最高的，而是在现实宇宙的限度下扩展性最强的。

从这个兴味上讲，封装已成为光I/O的新式“工艺节点”。正如晶体管尺寸缩小也曾决定了电子系统的发展轨迹一样，封装和异构集成如今界说了东谈主工智能数据中心中共封装光学器件的可行性范围。畴昔的发展将更多地依赖于拼装、热管理和接口模范化方面的协同杰出，而非光子器件的孤苦孤身一人突破。在这些层面熟悉之前，光I/O的尺寸缩小将不再受限于光子时刻自己的智力，而是受限于封装时刻能够可靠地支合手的范围。

Chiplet光学和模范化将决定其诓骗普及进度，而非性能

说七说八，这些洽商要素为东谈主工智能范畴的共封装光器件提倡了三项架构引导原则：

集成深度应与热雄厚性挂钩，而非仅与带宽密度挂钩；

应以良率调节后的带宽（而非峰值带宽）为封装决策的引导原则；

不管加快器和光器件的革新周期出现不合，齐必须保合手模块化。

跟着共封装光器件从实验室演示过渡到东谈主工智能数据中心的部署，决定其诓骗的关键要素已不再是峰值性能标的。每比特能耗、带宽密度和调制效能仍然是必要条款，但它们已不再是充分条款。在范畴化诓骗中，光互连能否竣事模块化、互操作性，以及能否集成到能够容忍快速迭代的生态系统中，是其能否被无为采取的关键所在。在此配景下，基于芯片的光器件和模范化不再是诚心诚意，而是必不可少。

芯片光器件的迷惑力在于其能够将革新周期解耦。 AI加快器、交换机ASIC和光引擎的发展历程各不疏导，采取不同的工艺节点制造，并面对不同的良率和资本压力。单片集成天然带来了简洁紧凑的联想，但也以某种方式将这些领域考究接洽在一谈，从而放大了风险。光需求的变化可能需要从头联想统统这个词封装；一个组件的良率问题就可能导致统统这个词系统的部署停滞。基于Chiplet的步骤通过允许在拼装之前寂然开发、测试和升级光功能来指摘这些风险。

这种解耦在AI数据中心尤为要紧，因为那里的架构假定变化马上。试验模子范畴束缚增长，互连拓扑结构束缚演变，加快器联想也常常更新。与特定谋略单位考究绑定的光I/O可能会成为瓶颈而非激动要素。比拟之下，芯片组光模块支合手渐进式演进。光引擎不错针对特定的传输距离、带宽或功耗标的进行优化，并跟着系统需求的变化与不同的谋略芯片进行配对。即使采取共封装，芯片组引入的逻辑模块化也能保合手一定的架构纯真性，这是单芯片联想难以企及的。

关联词，chiplet化自己并不可保证可扩展性。若是莫得模范化，基于chiplet的光学器件可能会演变成定制集成，重蹈早期光学生态系统碎屑化的覆辙。在部署量纷乱且利润浅陋的东谈主工智能数据中心，专有接口会成为实施诓骗的拦阻。它们限度了供应商的各样性，使考证变得复杂，并减缓了新措置有筹商的推出速率。因此，模范化不单是是为了方便，更是为了减少系统摩擦。

至关要紧的是，模范化的重点必须向内挪动。传统的光学模范侧重于系统边缘的可插拔外形尺寸、电气接口和链路范例。而共封装和基于芯片的光学器件则需要不同的侧重点。关键的接口现在包括芯片间的电气相连、光I/O接口、光纤相连几何形势以及封装里面的热机械领域。这些接口决定了不同供应商的光芯片能否以可预测的方式集成，以及系统能否大范畴拼装和测试。

封装联想套件和拼装模范在这一溜变中表示着中枢作用。天然光子工艺联想套件加快了器件级革新，但它们在措置异构集成挑战方面作用甚微。对于东谈主工智能数据中心而言，可靠性和良率在资本模子中占据主导地位，因此模范化的封装综合可能比模范化的光子器件更为要紧。它们使系统联想东谈主员能够洽商热旅途、瞄准小吏和信号完整性，而无需针对每种竣事方式进行定制的协同联想。现实上，它们提供了一种“公约”，使芯片组生态系统得以运行。

对模范化的疼爱也从头界说了性能评估方式。单独来看，高度优化的光引擎可能展现出不凡的性能标的。但在模范化的chiplet系统中，性能评估必须从兼容性、可类似性和生命周期资本三个方面进行考量。带宽密度略低但能无缝集成到模范化封装中的光措置有筹商，其性能可能优于需要定制拼装或调优的高端拓荒。对于大范畴运行的东谈主工智能数据中心而言，可预测性平日比表面上的最优性更为要紧。

可珍摄性进一步强化了这种动态。传统的数据中心运营依赖于模块化更换和分阶段升级。而共封装光器件通过将光功能深层镶嵌封装里面，对这些作念法提倡了挑战。chiplet架构通过竣事局部更换或从头设立，提供了一种部分措置有筹商，但这只好在接口模范化且易于捕快的情况下才能竣事。若是莫得这么的模范，即使是基于chiplet的光器件，从运营角度来看也可能变得像单片芯片一样，从而收缩其关键上风之一。

性能驱动型联想与生态系统驱动型诓骗之间的矛盾并非光学领域特有，但在东谈主工智能系统中尤为杰出。加快器的性能擢升平日以倍数掂量，而光互连的改进却每每是渐进式的，况兼受到物理定律的限度。在这种情况下，生态系统效能的要紧性日益突显。部署时期、供应商各样性和集成毛糙性等要素，其要紧性可能杰出链路效能的微小擢升。稳当这些优先事项的光时刻更有可能得到无为诓骗，即使它们会就义一些性能擢升起间。

最终，共封装光学器件在东谈主工智能数据中心的告捷与否，与其说取决于光学器件的集成进度，不如说取决于其模范化和模块化的有用性。基于芯片组的架构为均衡集成性和纯真性提供了一条阶梯，但这只好在领有遒劲且被无为采取的模范支合手，并将封装和拼装算作首要洽商要素的情况下才能竣事。若是短少此类模范，性能的擢升可能仍然局限于小众部署。

从这个兴味上讲，决定性的竞争并非发生在光子平台之间，而是发生在生态系统之间。能够竣事互操作性、指摘集成风险并支合手快速迭代的光学I/O措置有筹商将能够扩展范畴。那些以就义模块化和模范化为代价来优化性能的措置有筹商梗概能够获取令东谈主注视的演示收尾，但难以果真诓骗于东谈主工智能数据中心的现实运营中。

5-10年后的告捷会是什么时势

若是畴昔十年共封装光学器件和三维光子集成时刻获取告捷，其影响将不再以冲突记载的演示为掂量模范，而所以架构的慢慢模范化为掂量模范。告捷并非意味着不吝一切代价将光学器件集成到越来越密集的封装中；违反，它将类似于一种熟悉的均衡现象，在这种现象下，光I/O被视为一流的系统资源——在能够增涨价值的地点进行集成，在能够保合手纯真性的地点进行解耦，并在联想时将生命周期洽商与性能同等要紧。

现实上，告捷的AI数据中心将部署异构光架构，而不是单一的整局势措置有筹商。共封装光学器件将被聘用性地用于带宽和蔓延要求最高的接口，举例加快器到交换机或机架里面互连，而要求较低的链路则保留更模块化的光学器件外形。这种搀杂模式体现了东谈主们意志到集成深度并非完全的上风，而是一种取决于具体情况的量度。最有用的系统将连算谋略单位隔壁的短距离、高密度光接口，以及幸免过度热耦合并保合手可珍摄性的封装战术。

热感知联想将成为熟悉部署的关键特征。畴昔的系统不会将散热视为缓助挑战，而是从一运转就将热行为纳入架构筹办。光引擎的舍弃、间距和运即将基于职责负载驱动的热性情，而不是基于稳态运行的固定假定。在此模式下，告捷并不一定意味着竣事最低的每比特能耗，而是在现实的、时变的AI职责负载下提供热雄厚的婉曲量。在这些条款下性能永久如一的光I/O将比仅在联想基准测试下阐扬优异的联想更具价值。

模块化也将是告捷的记号。在畴昔五到十年内，光学芯片可能会像如今的谋略或存储芯片一样被对待：它们是模范化的构建模块，不错寂然采购、集成和升级。这并非意味着归来完全可插拔的光学系统，而是意味着出现界证据确的里面接口，使得光学功能能够在无需对统统这个词系统进行从头联想的情况下束缚发展。这种模块化对于支吾东谈主工智能加快器和互连拓扑结构的快速发展至关要紧，而这些发展咫尺仍未高傲出任何雄厚迹象。

封装和拼装生态系统的熟悉相似要紧。告捷的光学系统将依赖于高性能、可类似、可测试且可扩展的封装平台。正式良率的联想实践将被融入架构决策中，从而指摘对瞄准、键合或热应力等微小变化的明锐性。在这种环境下，密度略低但可预测性更高的封装时刻可能会胜过那些难以可靠扩展的激进有筹商。

从运营角度来看，告捷与否将体现在光I/O与数据中心职责经由的无缝集成进度上。珍摄模子将进行调节，以顺应更深头绪的光集成，并辅以系统级的改进监控、会诊和冗余。告捷的架构并非摈弃故障，而是将故障定位并加以容忍，确保光问题不会推广至统统这个词系统，形成大范围中断。这种调节反应了大范畴谋略领域的更无为趋势，即通过架构联想而非组件级的完好来竣事弹性。

梗概最能证据问题的是，告捷的收尾将体现在东谈主们对光互连的商议方式的更动上。跟着时刻的熟悉，光互连将不再被视为措置电气扩展性危境的特殊有筹商。违反，光I/O将被视为东谈主工智能系统联想中不可或缺的构成部分，与其他子系解救样，需要量度各样要素并盲从疏导的管制条款。热心点将从“共封装光器件是否有用”挪动到“它们应该在何处、如缘何及在何种进度上部署”。

从这个兴味上讲，畴昔十年的告捷并非取决于最激进的集成、最低的每比特能耗或最密集的封装，而是取决于架构的可扩展性、顺应性以及将光学革新与东谈主工智能数据中心运行的现实情况相契合。共封装光学器件和3D光子学的告捷并非在于突破物理极限，而在于成为系统架构中一个不起眼却不可或缺的构成部分。

估量：该领域必须面对的问题

跟着共封装光学器件和三维光子集成时刻日益普及，该领域面对的中枢挑战不再只是是时刻层面的。很多基础模块还是存在。咫尺尚未措置的是一系列架构和系统性问题，这些问题将决定这些时刻是能够发展成为肃肃的基础设施，照旧仍然局限于特定诓骗场景。

第一个问题触及热耦合。在现实诓骗中，谋略和光学器件之间的热交互进度应该如何界定？界限又应该在那处轨则？天然积极的三维集成不错最大限定地镌汰互连长度，但也加重了对职责负载驱动的热波动的明锐性。该领域必须念念考：最猛进度的接近是否老是可取的，或者通过稍长但更雄厚的链路竣事的特意永别是否能在系统层面提供更好的均衡。

第二个问题是可珍摄性和故障语义。光收发器历来是数据中心中最容易更换的元件之一。共封装光学器件通过将光学功能深埋于封装里面，挑战了这一传统范式。畴昔的系统应该优先洽商现场可更换的光学元件，照旧业界自得给与更高的更换粒度以换取性能擢升？若是是后者，需要如何的架构机制来定位故障并驻防四百四病？

模范化又激励了一系列悬而未决的问题。接口应该模范化到什么进度才能构建健康的芯片生态系统而不限度革新？过度模范化可能导致架构过早冻结，而模范化不及则会加重碎屑化并限度时刻诓骗。要找到合适的均衡点，需要器件联想东谈主员、封装大师、系统架构师和运营商之间的衔尾——这些群体历来针对不同的标的进行优化。

此外，掂量告捷的模范也存在疑问。每比特能耗耐久以来一直是光I/O性能的引导标的，但其在东谈主工智能数据中心范畴下的适用性正变得越来越迟滞。畴昔的评估是否应该优先洽商热雄厚性婉曲量、良率调节后的带宽，照旧运行弹性？标的的聘用将影响联想优先级和投资决策，并可能从头界说该领域杰出的内涵。

临了，该领域必须洽商东谈主工智能职责负载自己将如何演变。对于通讯模式、同步要乞降加快器架构的假定仍在束缚变化。针对面前试验范式优化的光学系统可能不适用于畴昔以推理为主或搀杂职责负载。联想具有充足架构余量的光学 I/O 以支吾这种不细则性，可能与针对面前需求进行优化同等要紧。

这些问题莫得肤浅的谜底，也无法仅通过器件革新来措置。违反，它们标明需要跨学科、跨时刻栈层面进行合手续对话。共封装光学器件和3D光子学的下一阶段发展，与其说是取决于孤苦孤身一人的突破kaiyun体育登录网页入口，不如说是取决于该领域能否共同直面这些矛盾，并联想出能够正视而非掩盖其固有量度遴选的系统。跟着集成度的加深，告捷标的必须从链路峰值性能转向系统感知标的，举例良率调节后的带宽和热雄厚婉曲量。
